م.عبير اندراوس

المقال الخامس

تحدثت في مقالي السابق عن انواع البلاطات المستخدمة في الاسقف الا وهي البلاطات المفرغة والمصمتة, وساكمل حديثي في هذا

المقال عن نوعين اخرين من بلاطات الاسقف الا وهما

Flat slab and Waffle slab

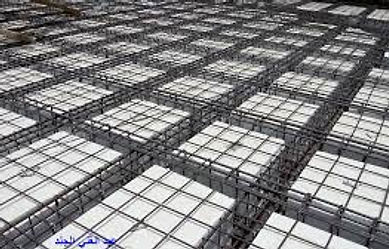

Waffle slab-1

كما ذكرنا سابقا ان هذا النوع من البلاطات ينشا من ترك الفراغات بين الاعصاب كما هي وبدون استعمال الطوب المفرغ الثابت و

لذلك فانه يتطلب استعمال قوالب معدنية او من مواد مصنعة يمكن ازالتها من السقف بسهولة بعد اكتساب الاعصاب والفرشة العلوية لقدرتيهما على تحمل القوى المتوقع تاثيرها على البلاطة. وتتوفر في الاسواق مثل هذه القوالب بابعاد مختلفة تتراوح ما بين 50-160سم

ويمكن اختيار الابعاد المطلوبة لتصنع حسب الطلب حيث تستعمل اكثر من مرة مما يخفف من عبء التكاليف.وعند تصميم مثل هذه البلاطات تترك المنطقة المحيطة براس العمود الذي ترتكز عليه البلاطة مصمتا وذلك لمقاومة قوى القص والعزوم السالبة التي تتطور

 على هذه المنطقة. يستعمل هذا النوع من البلاطات في اسقف المسارح والقاعات ذات الابعاد الكبيرة.

من مميزات هذا النوع1- المرونة وخفة الوزن 2-المتانة 3- امكانية السيطرة على الاهتزازات فيها 4-مقاومتها للحريق 5-سرعة البناء

Flat Slab-2

    عندما نصمم البلاطة ولا يكون هناك جسور ترتكز عليها بل ترتكز على الاعمدة مباشرة فانها تدعى البلاطة المنبسطة سواء كانت مصمتة او مفرغة . ان عدم استخدام الجسور هنا يعطي البلاطة افضلية على غيرها نظرا لانتشار الاضاءة دون اعاقة الجسور لها

وكذلك القدرة على استعمال كامل الارتفاع المتوفر بين الارضية والسقف. اضف الى ذلك سهولة اعمال الطوبار لهذا السقف.

يستعمل هذا النوع من البلاطات في اسقف المباني الصناعية والمخازن التي تركب فيها روافع داخلية .

ولتقوية مناطق ارتكاز البلاطة على الاعمدة نزيد عادة سمكها لتقاوم الاجهادات الناتجة عن قوى القص والعزوم ومن الممكن ايضا

 زيادة مقطع العمود لتخفيف هذه الاجهادات .
